I.
Productoverzicht

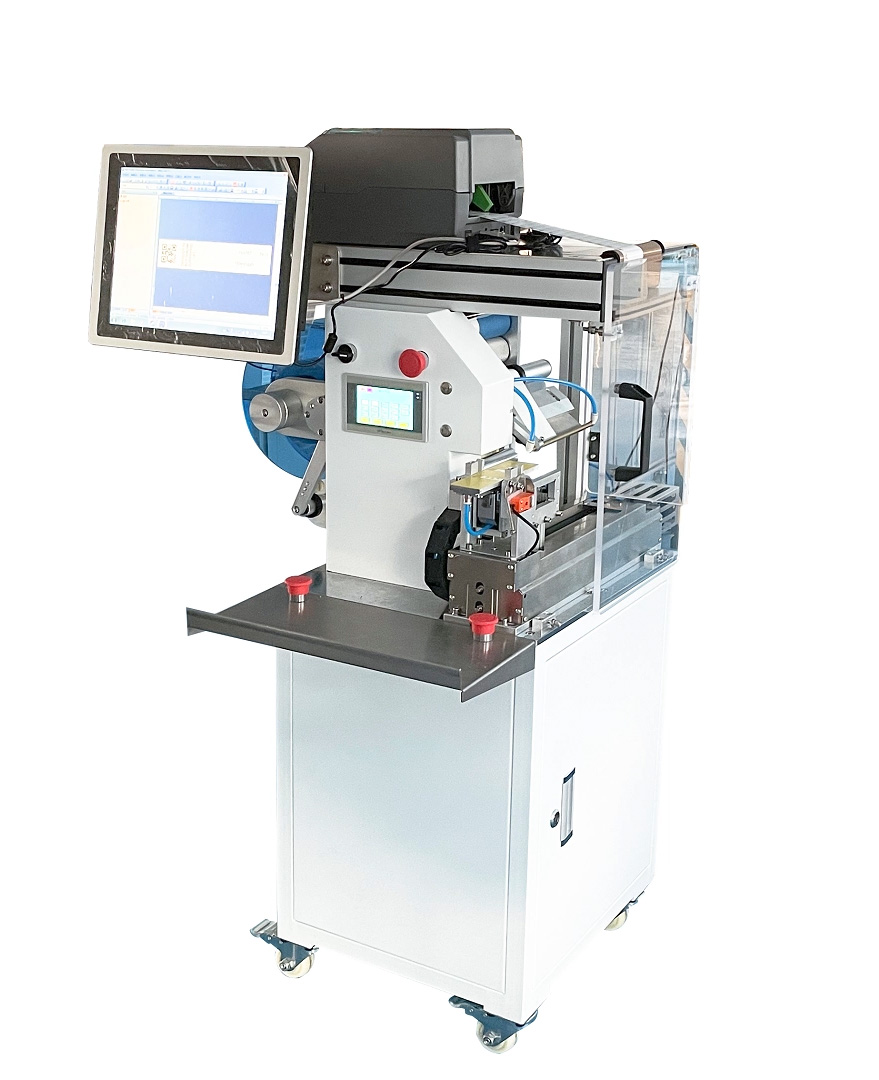

De JW-T107 Semi-Automatische Draadvouw- en
Etiketteermachine is een efficiënte etiketteerapparatuur ontworpen voor de vouw-
en etiketteringsbehoeften van diverse kleine en middelgrote producten.
Door gebruik te maken van op maat gemaakte bevestigingsmiddelen en precieze
controletechnologie kan de apparatuur zich aanpassen aan etiketteerscenario's
van verschillende specificaties, waarbij flexibiliteit en stabiliteit worden
gecombineerd.
Het wordt veel gebruikt in de draad-, dagelijkse benodigdheden-,
voedselverpakkings- en andere industrieën, wat de etiketteerefficiëntie en
standaardisatie aanzienlijk kan verbeteren en menselijke bedieningsfouten kan
verminderen.
II.
Kern Technische Parameters
|
Parametercategorie
|
Specifieke specificaties
|
|
Toepasbare etiketrol
specificaties
|
Binnendiameter: ￠76mm, Buitendiameter: ￠240mm
|
|
Etiketteernauwkeurigheid
|
±0.5-1mm (exclusief product-
en etiketfouten zelf)
|
|
Etiketteersnelheid
|
900-1000stuks/U (werkelijke snelheid
hangt af van etiketgrootte en bedienaarsvaardigheid)
|
|
Toepasbaar draaddiameterbereik
|
Standaard: 4MM-10MM;
Maatwerk beschikbaar voor maten buiten dit bereik
|
|
Toepasbare etiket
specificaties
|
Lengte: 10mm～40mm (maatwerk beschikbaar
voor andere formaten); Breedte (vouwrichting): 30mm～130mm
|
|
Algemene machineafmetingen
|
Ongeveer
650mm×780mm×1100mm (Lengte×Breedte×Hoogte)
|
|
Toepasbare voeding
|
220V/50HZ, Nominaal vermogen: 0.25KW
|
III.
Hoofdconfiguratiedetails
(I) Kernmechanismeconfiguratie
|
Mechanismecategorie
|
Mechanismenaam
|
Hoeveelheid
|
Hoofdmaterialen
|
|
Basisuitvoeringsmechanismen
|
Afwikkelmechanisme
|
1 set
|
RVS, Acryl,
Aluminiumlegering
|
|
|
Labelgeleidingsmechanisme
|
1 set
|
Aluminiumlegering
|
|
|
Labelpersmechanisme
|
2 sets
|
Aluminiumlegering, Mangaanplaat
|
|
|
Labelafpelmechanisme
|
1 set
|
RVS, Aluminiumlegering
|
|
|
Trekkrachtmechanisme
|
1 set
|
Aluminiumlegering, Staal, Rubberbeklede rol
|
|
|
Opwikkelmechanisme
|
1 set
|
RVS, POM (Polyoxymethyleen)
|
|
|
Vouwmechanisme
|
1 set
|
Aluminiumlegering, Roestvrij
staal
|
|
Frame en hulpstructuren
|
Frame
|
1 set
|
Staal
|
|
|
Elektrische kast
|
1 set
|
Gelakt plaatstaal
|
|
|
Glijrail
|
1 set
|
HIWIN (Taiwan)/Binnenlands
hoogwaardig merk
|
|
|
Afstelbasis
|
1 set
|
Silver branch, Aluminium
materiaal, Lager
|
|
|
Leidraadschroef
|
1 set
|
TBI/Binnenlands hoogwaardig
merk
|
(II) Belangrijke elektrische configuratie
|
Elektrische categorie
|
Elektrische naam
|
Hoeveelheid
|
Merkoptie
|
|
Besturingskern
|
PLC-controller
|
1 set
|
Wecon
|
|
|
Aanraakscherm
|
1 set
|
Wecon
|
|
Aandrijfsysteem
|
Trekmotor
|
1 set
|
Keli'er/Ruitte
|
|
|
Traction motor driver
|
1 set
|
Keli'er/Ruitte
|
|
|
Label feeding motor &
driver
|
1 set
|
Keli'er/Ruitte
|
|
Detectie en hulpelektrisch
|
Label detectiesensor
|
1 set
|
Sick (Duitsland)/Boyi Jingke
|
|
|
Schakelende voeding
|
1 set
|
Mean Well (Taiwan)
|
|
Pneumatische componenten
|
Cilinder
|
2 sets
|
Airtac/Xingchen
|
|
|
Solenoïdeklep
|
6 stukken
|
Airtac
|
|
|
Vacuümgenerator
|
1 set
|
SNS
|
IV.
Basis Functies en Toepassingsscenario's
(I) Kernfuncties
1. Vouw- en etiketteertechnologie: Gebruikt een nauwkeurige
vouw- en etiketteermethode met op maat gemaakte bevestigingsmiddelen, die stabiel
etiketteren van producten met verschillende specificaties mogelijk maakt, met garantie voor vlakke etiketbevestiging en nauwkeurige positionering.
2.
Flexibele aanpassingscapaciteit: Kan snel worden omgeschakeld om
te voldoen aan de etiketteringsbehoeften van draden, buizen, kleine dagelijkse benodigdheden en
andere producten zonder grootschalige apparatuur aanpassingen, met sterke
compatibiliteit.
3.
Gebruikersvriendelijk ontwerp: Uitgerust met
professioneel aanraakscherm en PLC-besturingssysteem, met duidelijke bedieningslogica en eenvoudig gebruik, wat de kosten van personeelsopleiding verlaagt.
(II) Typische Toepassingsscenario's
•Elektronische draadcategorie: Vouwen en etiketteren van
stroomkabels, datakabels, oortelefoonkabels, etc.;
•Plastic en dagelijkse benodigdheden categorie: Plastic
buizen, kledinghangers, bestek, wegwerpborden en -kommen, etc.;
• Voedselverpakkingscategorie: Vouwen en etiketteren van
lolly's, jelly en andere snacks met vliegtuiggaatje-hanglabels;
• Overig: Kleine en middelgrote producten die
vouwen en etiketteren of hanggaatje-etikettering vereisen.
V.
Optionele Functies
1.
Online print- en etiketteermodule: Optionele
barcodeprinter + computer + professionele software, waarmee dynamische
informatie zoals streepjescodes, QR-codes op etiketten in realtime kan worden
afgedrukt, waardoor een geïntegreerde "print-etiketteer"-operatie wordt
gerealiseerd;
2.Customisatie van omtreketikettering voor ronde draden:
Ondersteunt maatwerk van volledige omwikkelingsetiketteringsfunctie
voor ronde draadproducten om aan de etiketteringsbehoeften van speciale
producten te voldoen.
Voor
details, raadpleeg de relevante bedrijfsmedewerkers.
